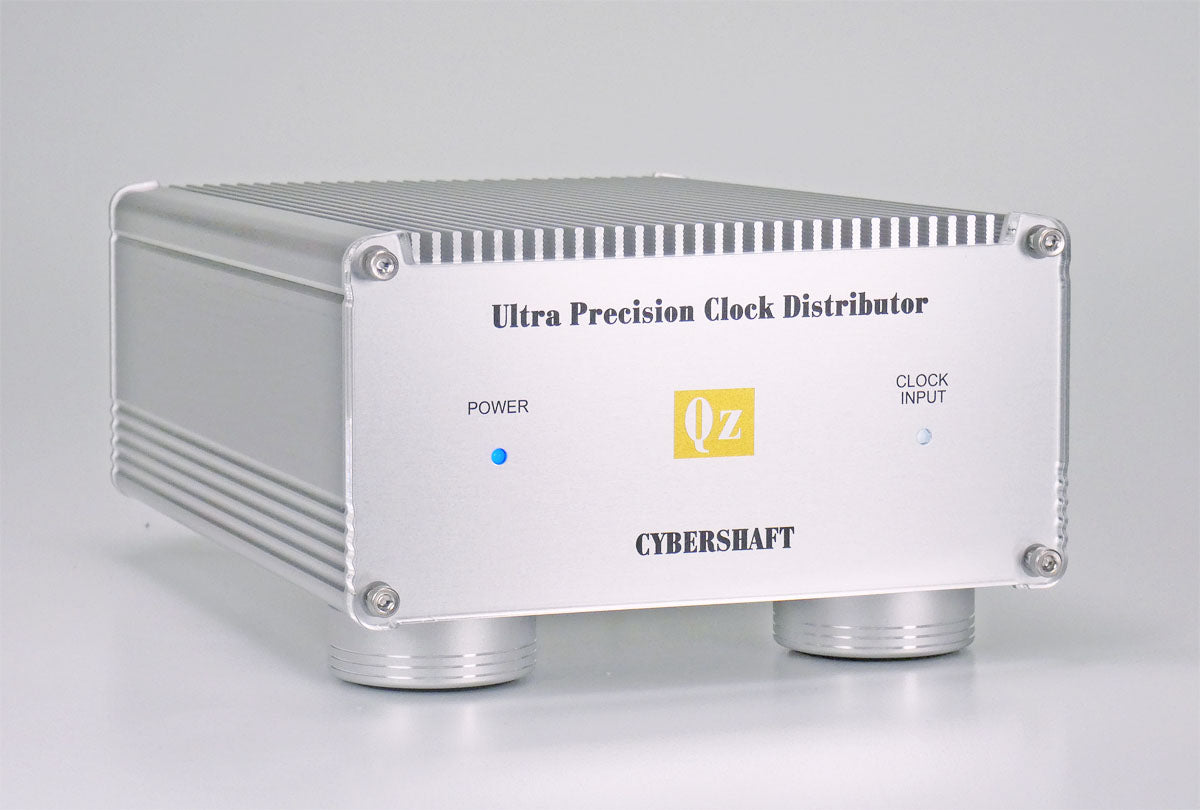

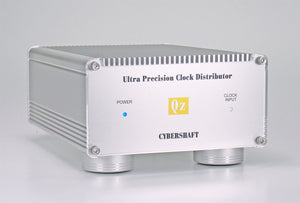

適用於10MHz時鐘的超高精度OCXO 4分頻器

需要高精度分頻器來分配高精度時鐘信號。

• 這是一個時鐘信號4分頻器，可以在為單個DAC系統或HUB提供多個10MHz時鐘的系統中使用。
• 它具有通過特性，不會損害我們所有等級的時鐘精度。
• 由於專用於外部直流電源，因此有必要從外部直流電源提供直流電。
• 您可以從兩種類型的設計中進行選擇，無論有無鑄造材料前面板，以適合您的時鐘模型。
• *請注意，外部直流電源和直流連接電纜是單獨出售的。
• 網絡軸10MHz時鐘分配器

• 它是一種信號分配器，可以將我們所有OCXO級的高精度10MHz信號分配為4個，而幾乎不會損失任何特性。
• 配備4個系統輸出，可在設備配置（例如單個DAC或HUB）中需要多個時鐘信號時使用。您可以為每個輸出系統將阻抗設置為50歐姆或75歐姆。 （獲得實用模型）
• 您可以設置將輸出GND電位連接到主機GND還是隔離（絕緣）。 （已註冊實用程序模型）可以很好地響應複雜的GND處理，該處理對於所使用的每個音頻系統都不同。
• 輸入信號符合我們所有時鐘產品輸出的所有電平。輸入阻抗僅為50歐姆。
• 輸出增益可以選擇0 dB（功率比1倍）或+2 dB（功率比1.58倍）。
• 在機箱的底部，除了2毫米厚的擠壓鋁材外，還固定了3毫米厚的純銅板，以提供總計5毫米的堅固的減振結構。此外，它使用壓鑄鋁三點支撐腳，可在任何安裝表面上穩定。用戶還可以用4毫米螺釘替換長釘支撐腳。

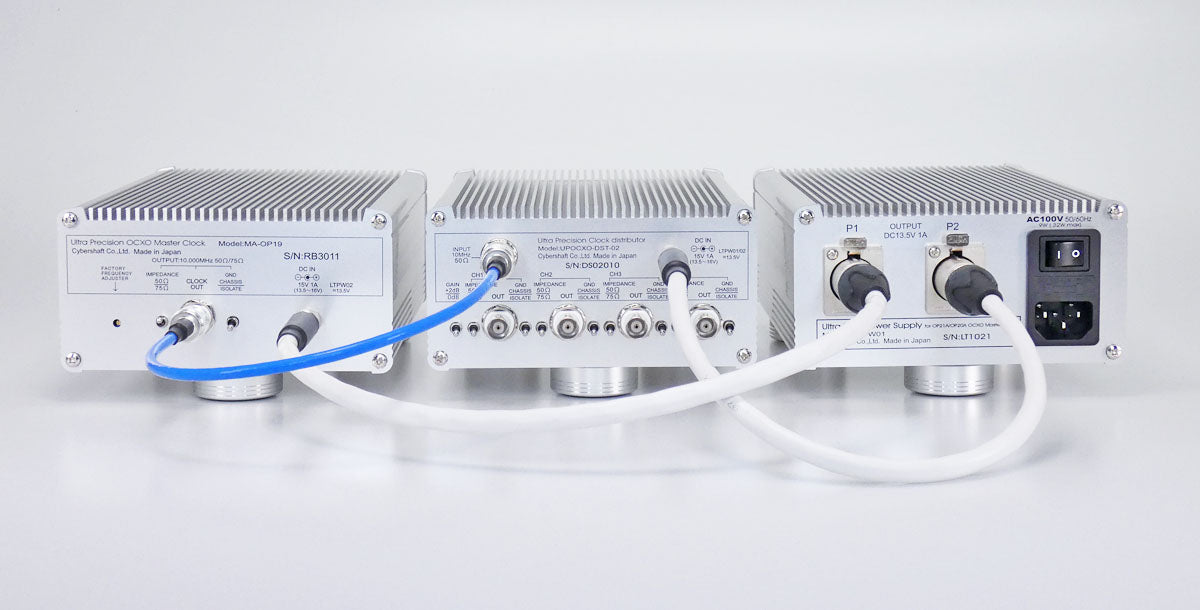

• 請確保准備專用於外部直流電源的外部直流電源。可以通過我們的外部電源LTPW01的空閒DC輸出連接器進行連接。
• 它具有兩年免費維修保修。

技術指標

• 超低相位噪聲OCXO 4信號分配器
• 附件使用手冊，測試報告，信號通過特性的相位噪聲/ Alan色散特性圖，75歐姆終結器3件
• *不包括直流電源線。請確保購買它作為一種選擇。
• ○可選配BNC電纜。
• 輸入：10MHz正弦波0.5Vp-p至3.0Vp-p
• 輸入阻抗：50歐姆
• 輸出增益：0 dB / + 2 dB切換類型

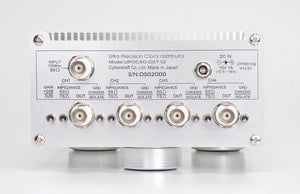

• 輸出：10 MHz x 4線，正弦波
• 輸出阻抗：50歐姆/ 75歐姆（每個系統均可獨立切換）
• 輸出GND電位：主體GND /絕緣可以切換（每個系統可以獨立切換）
• 機身尺寸：W141mm x D210mm x 90mm（包括突起）
• 外部直流電源：直流13.5V-16V 0.3A建議電壓14V
• 外部DC插頭標準：2.1毫米/5.5毫米可擰
• 重量約1.4Kg
• ○2年免費維修保證○具有國內產品責任保險的產品
• *設計和規格如有更改，恕不另行通知。
